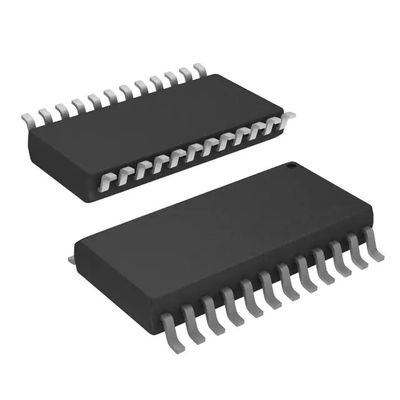

Conductor DC Motors Voltage Regulators BCDMOS 24-SO de Chip Half Bridge 4 del regulador del motor de pasos de L6206D013TR

  • L6206D013TR Stepper Motor Controller Chip Half Bridge 4 Driver DC Motors Voltage Regulators BCDMOS 24-SO
Lugar de origen Italia
Nombre de la marca ST
Certificación RoHS
Número de modelo L6206D013TR
Cantidad de orden mínima 1000 PC
Precio Negotiable
Detalles de empaquetado 1000 PCS/Tape
Tiempo de entrega 2-3 días
Condiciones de pago L/C, D/A, D/P, T/T
Capacidad de la fuente 6K PCS

Éntreme en contacto con gratis las muestras y los vales.

Whatsapp:0086 18588475571

Wechat: 0086 18588475571

skype: sales10@aixton.com

Si usted tiene alguna preocupación, proporcionamos ayuda en línea de 24 horas.

x
Datos del producto
Categoría Conductores llenos del semipuente Mfr STMicroelectronics
Configuración de salida medio puente Usos Motores de DC, motores de pasos, reguladores de voltaje
Interfaz Lógica Tipo de la carga Inductivo
Tecnología BCDMOS Rds en (tipo) 300mOhm
Actual - salida/canal 2.8A Actual - salida máxima 5.6A
Voltaje - fuente 8V ~ 52V Voltaje - carga 8V ~ 52V
Temperatura de funcionamiento -25°C ~ 125°C Características Circuito del tirante
Montaje del tipo Soporte superficial Paquete/caso 24-SOIC (0,295", 7,50 mm de ancho)
Paquete del dispositivo del proveedor 24-SO
Alta luz

L6206D013TR

,

microprocesador de regulador del motor de pasos

,

microprocesador de pasos del conductor
Deja un mensaje
Descripción de producto

Medio conductor DC Motors, motores de pasos, reguladores de voltaje BCDMOS 24-SO del puente de L6206D013TR (4)



Características:

●Voltaje de fuente de funcionamiento de 8 a 52 V

●5,6 corriente de pico de la salida de A (2,8 DC)

●Frecuencia de funcionamiento hasta 100 kilociclos

●Detección y protección programables de la sobreintensidad de corriente del alto-lado

●Salida de diagnóstico

●Operación sida paralelo a

●Protección cruzada de la conducción



Descripción:

El dispositivo L6206 es un puente lleno dual de DMOS diseñado para los usos del control de motor, realizado en tecnología del BCD,

cuál combina los transistores de poder aislados de DMOS con el Cmos y los circuitos bipolares en el mismo microprocesador. Disponible en

PowerSO36 y SO24 (20 + 2 + 2) los paquetes, el dispositivo L6206 ofrece cierre termal y un sin disipación

detección de la sobreintensidad de corriente en los MOSFETs del poder del highside más una salida de diagnóstico que se puede utilizar fácilmente para ejecutar

la protección de la sobreintensidad de corriente.



Detalle rápido:

Fabricante
STMicroelectronics
Fabricante Product Number
L6206D013TR
Descripción
MEDIO CONDUCTOR 2.8A 24SO del PUENTE de IC
Descripción detallada
Medio conductor DC Motors, motores de pasos, reguladores de voltaje BCDMOS 24-SO del puente (4)



Cualidades de producto:

TIPO
DESCRIPCIÓN
Categoría
Conductores llenos del semipuente
Mfr
STMicroelectronics
Situación del producto
Activo
Configuración de salida
Medio puente (4)
Usos
Motores de DC, motores de pasos, reguladores de voltaje
Interfaz
Lógica
Tipo de la carga
Inductivo
Tecnología
BCDMOS
Rds en (tipo)
300mOhm
Actual - salida/canal
2.8A
Actual - salida máxima
5.6A
Voltaje - fuente
8V ~ 52V
Voltaje - carga
8V ~ 52V
Temperatura de funcionamiento
-25°C ~ 125°C (TJ)
Características
Circuito del tirante
Protección de la falta
Actual limitando, sobre temperatura, UVLO
Montaje del tipo
Soporte superficial
Paquete/caso
24-SOIC (0,295", anchura de 7.50m m)
Paquete del dispositivo del proveedor
24-SO
Número bajo del producto
L6206



Recursos adicionales:

CUALIDAD DESCRIPCIÓN
Otros nombres
497-3999-1
497-3999-2
497-3999-2-NDR
497-3999-1-NDR
497-3999-6
Paquete estándar 1000



Imagen de los datos: https://www.st.com/content/ccc/resource/technical/document/datasheet/6e/e7/d6/58/65/53/48/2a/CD00002346.pdf/files/CD00002346.pdf/jcr:content/translations/en.CD00002346.pdf
