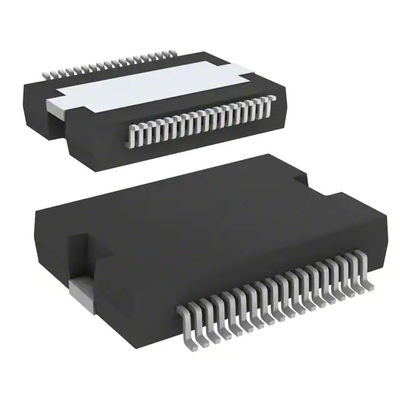

Pequeño H-puente DMOS PowerSO-36 del circuito de Chip Bipolar Stepper Motor Driver del conductor del motor de L6228PDTR
| Lugar de origen | STMicroelectronics |
|---|---|
| Nombre de la marca | ST |
| Certificación | RoHS |
| Número de modelo | L6228PDTR |
| Cantidad de orden mínima | 600 piezas |
| Precio | Negotiable |
| Detalles de empaquetado | 600 PCS/Tape |
| Tiempo de entrega | 2-3 días |
| Condiciones de pago | L/C, D/A, D/P, T/T |
| Capacidad de la fuente | 6K PCS |
Éntreme en contacto con gratis las muestras y los vales.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
skype: sales10@aixton.com
Si usted tiene alguna preocupación, proporcionamos ayuda en línea de 24 horas.
xDatos del producto
| Número del producto | L6228PDTR | Categoría | Controladores y dispositivos de motor / movimiento / ignición |
|---|---|---|---|
| Mfr | STMicroelectronics | Serie | STSPIN L62 |
| Paquete | Cinta y cinta del carrete (TR) /Cut (CT) | Tipo del motor - de pasos | Bipolar |
| Función | Conductor - completo etapa integrada, del control y del poder | Configuración de salida | Medio puente (4) |
| Interfaz | Paralelo | Tecnología | DMOS |
| Usos | Fines generales | Actual - salida | 1.4A |
| Voltaje - fuente | 8V ~ 52V | Temperatura de funcionamiento | -25°C ~ 125°C |
| Montaje del tipo | Soporte superficial | ||
| Alta luz | L6228PDTR,h-puente bipolar del circuito del conductor del motor de pasos,pequeño microprocesador del conductor del motor |
||
Descripción de producto
Conductor bipolar Chip DMOS PowerSO-36 paralelo del motor de L6228PDTR
Características:
●Voltaje de fuente de funcionamiento de 8 a 52 V
●2,8 corriente de pico de la salida de A (1,4 Un RMS)
●Frecuencia de funcionamiento hasta 100 kilociclos
●Protección sin disipación de la sobreintensidad de corriente
●Reguladores actuales constantes independientes duales del ricachón PWM
●Selección de modo rápida/lenta de decaimiento
●Rectificación cuasi-síncrona del decaimiento rápido
Detalle rápido:
|
Empaquetado
|
Cinta y cinta del carrete (TR) /Cut (CT)
|
|
Fabricante
|
STMicroelectronics
|
|
Fabricante Product Number
|
L6228PDTR |
|
Descripción
|
IC MTR DRV 8-52V BIPOLAR 36PWRSO |
|
Descripción detallada
|
Conductor bipolar DMOS PowerSO-36 paralelo del motor |
Cualidades de producto:
|
TIPO
|
DESCRIPCIÓN
|
| Categoría |
Conductores del motor, reguladores
|
|
Mfr
|
STMicroelectronics
|
|
Serie
|
STSPIN L62
|
|
Paquete
|
Cinta y cinta del carrete (TR) /Cut (CT)
|
|
Situación del producto
|
Activo
|
|
Tipo del motor - de pasos
|
Bipolar
|
|
Función
|
Conductor - completo etapa integrada, del control y del poder
|
|
Configuración de salida
|
Medio puente (4)
|
|
Interfaz
|
Paralelo
|
|
Tecnología
|
DMOS
|
|
Usos
|
Fines generales
|
|
Actual - salida
|
1.4A
|
|
Voltaje - fuente
|
8V ~ 52V
|
|
Voltaje - carga
|
8V ~ 52V
|
|
Temperatura de funcionamiento
|
-25°C ~ 125°C (TJ)
|
|
Montaje del tipo
|
Soporte superficial
|
|
Paquete/caso
|
(0,433", anchura de 11.00m m) cojín expuesto 36-BSSOP
|
|
Paquete del dispositivo del proveedor
|
PowerSO-36
|
|
Número bajo del producto
|
L6228
|
Recursos adicionales:
| CUALIDAD | DESCRIPCIÓN |
| Otros nombres |
497-4007-6
|
|
497-4007-2
|
|
|
497-4007-2-NDR
|
|
|
497-4007-1
|
|
|
497-4007-1-NDR
|
|
| Paquete estándar | 600 |
Descripción:
El dispositivo L6228 es un DMOS integró completamente el conductor del motor de pasos con la protección sin disipación de la sobreintensidad de corriente,
realizado en la tecnología del BCD, que combina los transistores de poder aislados de DMOS con el Cmos y los circuitos bipolares encendido
el mismo microprocesador. El dispositivo incluye todo el conjunto de circuitos necesario para conducir un motor de pasos bipolar bifásico incluyendo:
un puente lleno dual de DMOS, el constante del regulador actual del tiempo PWM que realiza la regulación que taja y
el generador de la secuencia de fase, de que genera la secuencia del escalonamiento. Disponible en PowerSO36 y SO24 (20 + 2 + 2)
los paquetes, el dispositivo L6228 ofrecen una protección sin disipación de la sobreintensidad de corriente en los MOSFETs del poder del alto-lado y
cierre termal.
Imagen de los datos:
