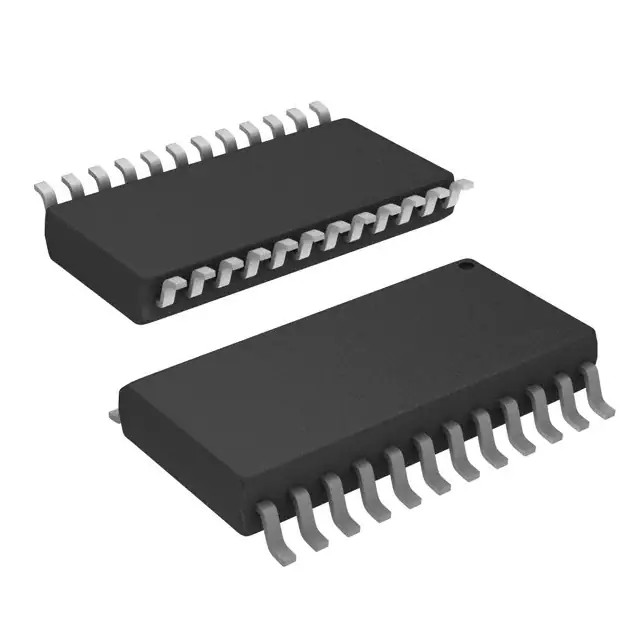

Conductor bipolar Chip DMOS 24-SO paralelo del motor de pasos de L6228DTR
| Lugar de origen | Italia |
|---|---|
| Nombre de la marca | ST |
| Certificación | RoHS |
| Número de modelo | L6228DTR |
| Cantidad de orden mínima | 1000 PC |
| Precio | Negotiable |
| Detalles de empaquetado | 1000 PCS/Tape |
| Tiempo de entrega | 2-3 días |
| Condiciones de pago | L/C, D/A, D/P, T/T |
| Capacidad de la fuente | 6K PCS |
Éntreme en contacto con gratis las muestras y los vales.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
skype: sales10@aixton.com
Si usted tiene alguna preocupación, proporcionamos ayuda en línea de 24 horas.
xDatos del producto
| Categoría | Controladores de motores, controladores | Mfr | STMicroelectronics |
|---|---|---|---|
| Serie | STSPIN L62 | Tipo del motor - de pasos | Bipolar |
| Función | Conductor - completo etapa integrada, del control y del poder | Configuración de salida | Medio puente (4) |
| Interfaz | Paralelo | Tecnología | DMOS |
| Usos | Fines generales | Actual - salida | 1.4A |
| Voltaje - fuente | 8V ~ 52V | Temperatura de funcionamiento | -25°C ~ 125°C (TJ) |
| Montaje del tipo | Soporte superficial | Paquete/caso | 24-SOIC (0,295", 7,50 mm de ancho) |
| Paquete del dispositivo del proveedor | 24-SO | ||
| Alta luz | microprocesador del conductor del motor de pasos,conductor bipolar del motor de pasos,L6228DTR |
||
Descripción de producto
Conductor bipolar DMOS 24-SO paralelo del motor de L6228DTR
Características:
●Voltaje de fuente de funcionamiento de 8 a 52 V
●2,8 corriente de pico de la salida de A (1,4 Un RMS)
●Frecuencia de funcionamiento hasta 100 kilociclos
●Protección sin disipación de la sobreintensidad de corriente
●Reguladores actuales constantes independientes duales del ricachón PWM
●Selección de modo rápida/lenta de decaimiento
●Rectificación cuasi-síncrona del decaimiento rápido
Descripción:
El dispositivo L6228 es un DMOS integró completamente el conductor del motor de pasos con la protección sin disipación de la sobreintensidad de corriente,
realizado en la tecnología del BCD, que combina los transistores de poder aislados de DMOS con el Cmos y los circuitos bipolares encendido
el mismo microprocesador. El dispositivo incluye todo el conjunto de circuitos necesario para conducir un motor de pasos bipolar bifásico incluyendo:
un puente lleno dual de DMOS, el constante del regulador actual del tiempo PWM que realiza la regulación que taja y
el generador de la secuencia de fase, de que genera la secuencia del escalonamiento. Disponible en PowerSO36 y SO24 (20 + 2 + 2)
los paquetes, el dispositivo L6228 ofrecen una protección sin disipación de la sobreintensidad de corriente en los MOSFETs del poder del alto-lado y
cierre termal.
Detalle rápido:
|
Fabricante
|
STMicroelectronics
|
|
Fabricante Product Number
|
L6228DTR
|
|
Descripción
|
IC MTR DRVR 8V-52V BIPOLAR 24SO
|
|
Descripción detallada
|
Conductor bipolar DMOS 24-SO paralelo del motor
|
Cualidades de producto:
|
TIPO
|
DESCRIPCIÓN
|
|
Categoría
|
Conductores del motor, reguladores
|
|
Mfr
|
STMicroelectronics
|
|
Serie
|
STSPIN L62
|
|
Situación del producto
|
Activo
|
|
Tipo del motor - de pasos
|
Bipolar
|
|
Función
|
Conductor - completo etapa integrada, del control y del poder
|
|
Configuración de salida
|
Medio puente (4)
|
|
Interfaz
|
Paralelo
|
|
Tecnología
|
DMOS
|
|
Usos
|
Fines generales
|
|
Actual - salida
|
1.4A
|
|
Voltaje - fuente
|
8V ~ 52V
|
|
Voltaje - carga
|
8V ~ 52V
|
|
Temperatura de funcionamiento
|
-25°C ~ 125°C (TJ)
|
|
Montaje del tipo
|
Soporte superficial
|
|
Paquete/caso
|
24-SOIC (0,295", anchura de 7.50m m)
|
|
Paquete del dispositivo del proveedor
|
24-SO
|
|
Número bajo del producto
|
L6228
|
Recursos adicionales:
| CUALIDAD | DESCRIPCIÓN |
| Otros nombres |
497-3364-2
|
|
497-3364-1
|
|
|
497-3364-2-NDR
|
|
|
497-3364-1-NDR
|
|
|
497-3364-6
|
|
| Paquete estándar | 1000 |
Imagen de los datos: https://www.st.com/content/ccc/resource/technical/document/datasheet/41/e1/e6/af/d4/26/4d/65/CD00003313.pdf/files/CD00003313.pdf/jcr:content/translations/en.CD00003313.pdf
