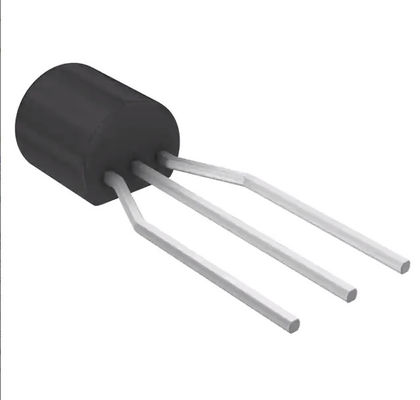

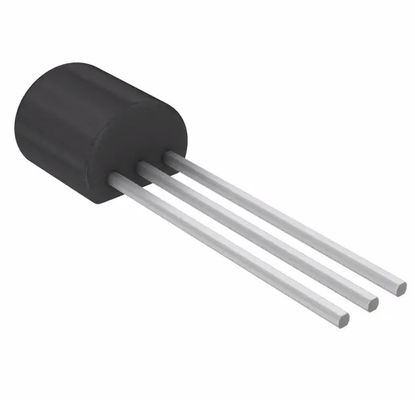

Referencia IC 2.495V ajustable 36 VV del voltaje de la desviación de TL431ACLPR 100 mA TO-92-3

Referencia IC 2.495V ajustable 36 VV el ±1% del voltaje de la desviación de TL431ACLPR 100 mA TO-92-3

Ficha técnica: TL431ACLPR

Recursos adicionales:

Descripción

Los TL431LI/los TL432LI son alternativas del perno-a-perno a TL431/a TL432. TL43xLI ofrece una mejor estabilidad, deriva de una temperatura más baja (VI (el revelador)), y una corriente más baja de la referencia (Iref) para la exactitud de sistema mejorada.

Los dispositivos TL431 y TL432 son reguladores ajustables de la desviación del tres-terminal, con estabilidad termal especificada sobre gamas de temperaturas automotrices, comerciales, y militares aplicables. El voltaje de salida se puede fijar a cualquier valor entre Vref (aproximadamente 2,5 V) y 36 V, con dos resistores externos. Estos dispositivos tienen una impedancia de salida típica de 0,2 conjuntos de circuitos de la salida activa de Ω. proporcionan una característica de abertura muy aguda, haciendo estos dispositivos los reemplazos excelentes para los diodos Zener en muchos usos, tales como regulación a bordo, las fuentes de alimentación ajustables, y cambiando fuentes de alimentación. El dispositivo TL432 tiene exactamente la misma función y especificaciones eléctricas como el dispositivo TL431, pero tiene diversos pinouts para los paquetes de DBV, de DBZ, y de PK.

TL431 y los dispositivos TL432 se ofrecen en tres grados, con tolerancias iniciales (en 25°C) de 0,5%, el 1%, y el 2%, para el B, la A, y el grado estándar, respectivamente. Además, la deriva baja de la salida contra temperatura asegura buena estabilidad sobre la gama de temperaturas entera.

Los dispositivos de TL43xxC se caracterizan para la operación de 0°C a 70°C, los dispositivos de TL43xxI se caracterizan para la operación – 40°C a 85°C, y los dispositivos de TL43xxQ se caracterizan para la operación de – de 40°C 125°C. al dispositivo Informati

Características

• Refiérase a la tolerancia del voltaje en 25°C – 0,5% (grado B) – el 1% (grado) de A – el 2% (el grado estándar)

• Voltaje de salida ajustable: Vref a 36 V

• Operación de −40°C a 125°C

• Deriva típica de la temperatura (TL43xB) – 6 milivoltio (temporero de C) – 14 milivoltio (I temporeros, temporeros de Q)

• Ruido bajo de la salida • impedancia de salida típica 0.2-Ω

• capacidad Fregadero-actual: 1 mA a 100 mA

 Usos

• Voltaje ajustable y el referirse actual

• Regulación lateral secundaria en el tiempo de retorno SMPSs

• Reemplazo de Zener

• Monitor de voltaje

• Comparador con referencia integrada

Imagen de los datos: https://www.ti.com/lit/ds/symlink/tl431.pdf?HQS=dis-dk-null-digikeymode-dsf-pf-null-wwe&ts=1684156065878
