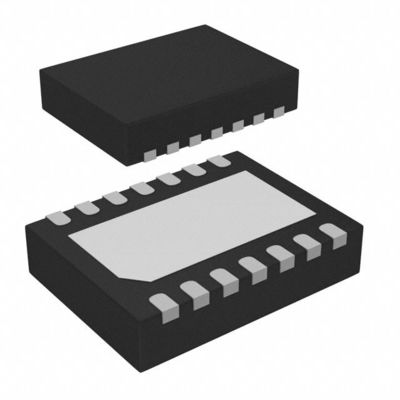

La salida 12A 14-VFDFN del Ic 0.6V 1 del regulador del modo del interruptor de MP8869SGL-Z expuso el cojín Chip CI del poder

La salida programable 0.6V 1 12A del positivo de MP8869SGL-Z Buck Switching Regulator IC 14-VFDFN expuso el cojín

Ficha técnica: MP8869SGL-Z



Recursos adicionales:

DESCRIPCIÓN
El MP8869S es un de alta frecuencia, síncrono, rectificado, descender, convertidor del interruptor-modo con un interfaz de control de I2C. El MP8869S ofrece una solución completamente integrada que alcance 12A de la corriente continua y 15A de actual de salida máxima con la carga y la línea excelentes regulación sobre una gama ancha de la fuente de la entrada.
El nivel voltaico de la salida se puede controlar en - la mosca a través de una interfaz en serie de I2C. La gama del voltaje de la referencia se puede ajustar desde 0.6V a 1.108V en los pasos 4mV. La tarifa de ciénaga del voltaje, la frecuencia, el límite actual, la protección del hipo/del cierre-apagado, permitir, y el modo del poder-ahorro son también a elección a través del interfaz de I2C.
la operación de control del Constante-en-tiempo (CHOZA) proporciona respuesta transitoria rápida. Perno del poder del abierto-dren un buen (PÁGINA) indica cuando el voltaje de salida está en la gama nominal. Las características de protección completas incluyen la protección de la sobretensión (OVP), la protección de la sobreintensidad de corriente (OCP), y el cierre termal.
El MP8869S está disponible en un paquete QFN-14 (3mmx4m m).
CARACTERÍSTICAS
 Vout ajustable hasta 5.5V usando el perno del FB
 2.85V ancho a 18V que actúa la gama entrada
corriente de salida máxima del  12A Continuous/15A
exactitud interna de la referencia del  el 1%
gama de referencia del  I2C-Programmable de 0.6V a 1.108V en los pasos 4mV con la ciénaga Rate Control
voltaje de salida de la exactitud del  el 5% y hacer salir la supervisión actual vía I2C
modo a elección del  PFM/PWM, frecuencia ajustable y límite actual con I2C
diversas I2C direcciones a elección del  cuatro
comienzo suave externo del  (SS)
indicación del poder del Abierto-dren del  buena (PÁGINA)
el  hizo salir la protección de la sobretensión (OVP)
protección de la sobreintensidad de corriente del hipo/del cierre-Apagado del  (OCP)
 disponible en un paquete QFN-14 (3mmx4m m)
