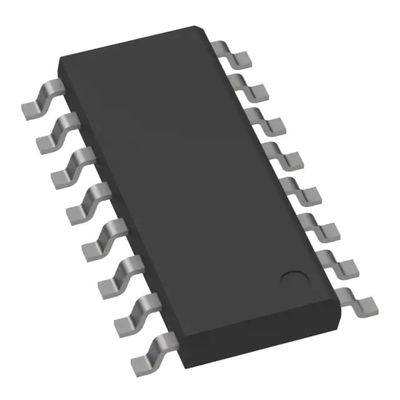

Topología off-line del semipuente del circuito integrado de los convertidores de la CA DC de HR1000AGS-Z hasta 600kHz 16-SOIC
| Lugar de origen | Monolithic Power Systems Inc. |
|---|---|
| Nombre de la marca | MPS |
| Certificación | RoHS |
| Número de modelo | HR1000AGS-Z |
| Cantidad de orden mínima | 2500pcs |
| Precio | Negotiable |
| Detalles de empaquetado | 2500PCS/Tape |
| Tiempo de entrega | 2-3 días |
| Condiciones de pago | L/C, D/A, D/P, T/T |
| Capacidad de la fuente | 15K PCS |
Éntreme en contacto con gratis las muestras y los vales.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
skype: sales10@aixton.com
Si usted tiene alguna preocupación, proporcionamos ayuda en línea de 24 horas.
xDatos del producto
| Categoría | Convertidores de la CA DC, interruptores off-line | Tipo | Descripción |
|---|---|---|---|
| Mfr | Monolithic Power Systems Inc. | Situación del producto | Activo |
| aislamiento de la salida | Aislado | Voltaje - fuente (Vcc/Vdd) | 13V ~ 15.5V |
| Frecuencia - transferencia | Hasta 600kHz | Temperatura de funcionamiento | -40°C ~ 125°C (TJ) |
| Paquete/caso | 16-SOIC (0,154", anchura de 3.90m m) | ||
| Alta luz | HR1000AGS-Z,Circuito integrado de los convertidores de la CA DC,HR1000AGS-Z 600kHz |
||
Descripción de producto
Topología off-line del semipuente del convertidor de HR1000AGS-Z hasta 600kHz 16-SOIC
Detalle rápido:
|
Fabricante
|
Monolithic Power Systems Inc.
|
|
Fabricante Product Number
|
HR1000AGS-Z
|
|
Descripción
|
INTERRUPTOR OFF-LINE HALF-BRDG 16SOIC DE IC
|
|
Descripción detallada
|
Topología off-line del semipuente del convertidor hasta 600kHz 16-SOIC
|
Cualidades de producto:
|
TIPO
|
DESCRIPCIÓN
|
|
Categoría
|
Convertidores de la CA DC, interruptores off-line
|
|
Mfr
|
Monolithic Power Systems Inc.
|
|
Situación del producto
|
Activo
|
|
Aislamiento de la salida
|
Aislado
|
|
Interruptores internos
|
No
|
|
Topología
|
Semipuente
|
|
Voltaje - fuente (Vcc/Vdd)
|
13V ~ 15.5V
|
|
Ciclo de trabajo
|
0,5
|
|
Frecuencia - transferencia
|
Hasta 600kHz
|
|
Protección de la falta
|
Sobre temperatura, sobre voltaje
|
|
Características del control
|
Comienzo suave
|
|
Temperatura de funcionamiento
|
-40°C ~ 125°C (TJ)
|
|
Paquete/caso
|
16-SOIC (0,154", anchura de 3.90m m)
|
|
Paquete del dispositivo del proveedor
|
16-SOIC
|
|
Montaje del tipo
|
Soporte superficial
|
|
Número bajo del producto
|
HR1000
|
Recursos adicionales:
| CUALIDAD | DESCRIPCIÓN |
| Otros nombres |
HR1000AGS-Z-ND
|
|
1589-1512-6
|
|
|
1589-1512-1
|
|
|
1589-1512-2
|
|
| Paquete estándar | 2500 |
DESCRIPCIÓN
El HR1000A es regulador diseñado específicamente para la topología resonante del semipuente. Proporciona dos canales de la impulsión-señal que hagan salir señales complementarias en un ciclo de trabajo del 50%. Un muerto-tiempo fijo interno de 350ns entre las dos señales complementarias de la puerta garantiza la transferencia del cero-voltaje durante el transeúnte y permite la operación de alta frecuencia.
El diodo integrado del tirante simplifica el circuito de conducción externo para el interruptor del alto-lado. Puede soportar hasta 600V con inmunidad contra alto ruido de dV/dt.
La modulación de la frecuencia que cambia regula el voltaje de salida de la topología. Un oscilador programable puede fijar las frecuencias que cambian máximas y mínimas.
IC empieza para arriba en la frecuencia que cambia máxima programada y se reduce gradualmente hasta el lazo de control asume el control para prevenir la avalancha excesiva actual
IC se puede forzar para incorporar una operación controlada del burstmode en la luz-carga para minimizar el consumo de energía y para apretar la regulación de la salida.
Las protecciones característica-incluyendo cierre, la auto-recuperación, la protección del apagón, y la temperatura excesiva trabados protección-mejoran seguridad del diseño del convertidor sin la creación de complejidad de circuito adicional.
IC proporciona la fuente 1.5A/2A/la capacidad del fregadero para los conductores del alto-lado y de la puerta del bajo-lado.
El HR1000A está disponible en un paquete SO-16.
CARACTERÍSTICAS
• Ciclo de trabajo del 50%, control de frecuencia variable para el convertidor resonante del semipuente
• conductor de la puerta del Alto-lado 600V con el diodo integrado del tirante y la alta inmunidad de dV/dt
• Fuente 1.5A/2A/capacidad del fregadero para los conductores del Alto-lado y de la puerta del Bajo-lado
• Oscilador de la Alto-exactitud
• Actúa en hasta 600kHz
• Protección de dos niveles de la sobreintensidad de corriente: Frecuencia-cambio y cierre trabado con tiempo programable de la duración
• Protección CON./DESC. remota del control y del apagón con el Pin de BO
• Trabar-neutralización entrada para la puesta en práctica fácil de las protecciones
• Interfaces con el regulador de PFC
• Operación programable del Explosión-modo en la Luz-carga
• Suave-principio no lineal para la subida monotónica del voltaje de salida
• Paquete SO-16
USOS
• LCD y PDP TV
• PC de escritorio y servidores
• Telecomunicaciones SMPS
• Adaptador de AC-DC, SMPS de marco abierto
• Consolas del videojuego
• Lastre de iluminación electrónico
