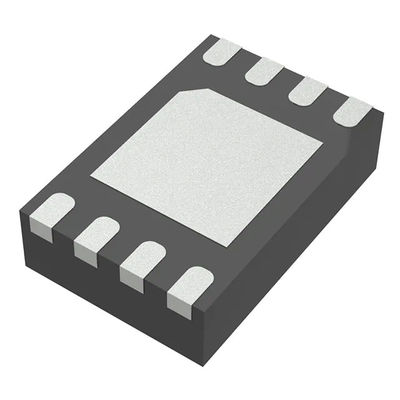

Salida ajustable positiva linear 800mA 8-QFN (2x3) de IC del regulador de voltaje de MP2005DD-LF-Z 1

Salida ajustable positiva linear 800mA 8-QFN (2x3) de IC del regulador de voltaje de MP2005DD-LF-Z 1

Cualidades de producto:

Recursos adicionales:

DESCRIPCIÓN:
El MP2005 es una microfuerza, ultra regulador linear del bajo-marginado LDO. Tiene un 1.0V a 5.5V entró la gama de voltaje y puede regular el voltaje de salida de tan bajo como 0.5V. El MP2005 puede suministrar hasta 800mA de la carga actual un voltaje típico del marginado de 90mV. Requiere una fuente diagonal (2.7V a 5.5V) a parte de VIN funcionar con el conjunto de circuitos interno de la referencia y de la impulsión de LDO. La corriente de salida viene directamente de la fuente del voltaje de entrada para la regulación de la eficacia alta. El voltaje interno de la referencia 0.5V permite que la salida sea programada a una amplia gama de voltajes (0.5V a 4V). Una corriente diagonal baja de 100µA hace el ideal MP2005 para el uso en usos con pilas. La fuente diagonal VBIAS se puede aplicar directamente de la batería mientras que VIN se acciona del regulador del dólar de la eficacia alta (o de la otra fuente secundaria). Esto reduce ruido de la salida y el tamaño del condensador de desemparejamiento. Otras características de MP2005 incluyen sobrecarga termal y protección actual del límite, estabilidad con los condensadores de cerámica ultrabajos del ESR tan bajos como 1μF, y respuesta transitoria rápida. El MP2005 está disponible en 8 un paquete del perno QFN (2m m x 3m m).
CARACTERÍSTICAS
el  1.0V ancho a 5.5V entró la gama de voltaje
establo del  con el condensador de cerámica 1μF
voltaje ultrabajo del marginado del  (ULDO): 90mV@800mA
voltaje de salida exacto del  el 2%
gama ajustable de la salida del  de 0.5V a 4V
 alto PSRR o 65dB en 1KHz o 48dB en 1MHz
 mejor que la regulación de la carga 0.0005%/mA
establo del  con los condensadores de la salida Bajo-ESR
corriente baja de la tierra 100μA del 
protección termal interna del 
protección actual del límite del 
corriente quieta típica del  1µA en el cierre
USOS
reguladores de poca intensidad del 
dispositivos de bolsillo de la energía baja del 
sistemas con pilas del 
teléfonos móviles del 
equipo electrónico portátil del 
regulación del poste del  para las fuentes de alimentación que cambian
fuentes de alimentación del 
Imagen de los datos: https://www.monolithicpower.com/en/documentview/productdocument/index/version/2/document_type/Datasheet/lang/en/sku/MP2005/document_id/1212
