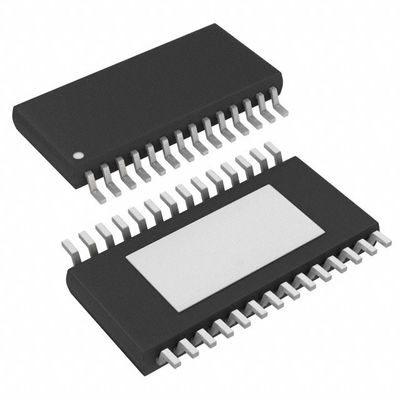

Análogo electrónico de Step-Up Boost del regulador de DC DC de la salida de IC 8 del conductor de MP3393EF-LF-Z LED, PWM que amortigua 28-TSSOP-EP

El MP3393 es regulador elevador con 8 fuentes actuales del canal diseñadas para accionar los contraluces de WLED para los paneles LCD grandes. El MP3393 utiliza arquitectura de frecuencia fija del actual-modo. Conduce un MOSFET externo para impulsar el voltaje de salida. La frecuencia que cambia es programable por un resistor de determinación externo. El MP3393 integra un circuito de control constante-actual para regular la corriente en cada secuencia del LED al sistema del valor por un resistor actual externo de la reacción. El hacer juego actual puede alcanzar exactitud de 1,2% regulaciones entre las secuencias. Su voltaje de regla bajo 202mV reduce apagón y mejora eficacia. El MP3393 incluye protecciones incluyendo cierre del debajo-voltaje, el LED abierto/la protección corta, y cierre termal. El perno de la bandera de la falta indica las situaciones de todas las señales de la falta. El MP3393 se puede margarita-encadenar para ampliar el número de canales del LED. Está disponible en los paquetes TSSOP28EP y SOIC28.
