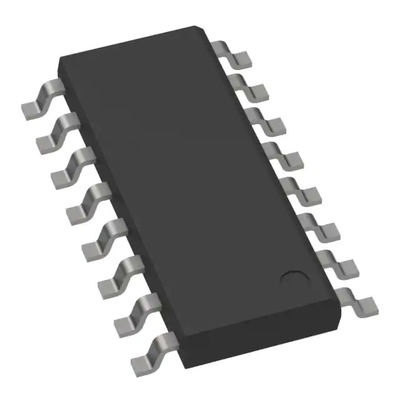

MP3394SGS-Z intensifican el regulador de DC DC de la salida de IC 4 del conductor del Ic LED del convertidor del alza PWM que amortigua 180mA 16-SOIC

  • MP3394SGS-Z Step Up Boost Converter Ic LED Driver IC 4 Output DC DC Controller PWM Dimming 180mA 16-SOIC
Lugar de origen América
Nombre de la marca MPS
Certificación RoHS
Número de modelo MP3394SGS-Z
Cantidad de orden mínima 2500pcs
Precio Negotiable
Detalles de empaquetado 2500PCS/Tape
Tiempo de entrega 2-3 días
Condiciones de pago L/C, D/A, D/P, T/T
Capacidad de la fuente PC 5k

Éntreme en contacto con gratis las muestras y los vales.

Whatsapp:0086 18588475571

Wechat: 0086 18588475571

skype: sales10@aixton.com

Si usted tiene alguna preocupación, proporcionamos ayuda en línea de 24 horas.

x
Datos del producto
Mfr Monolithic Power Systems Inc. Categoría Conductores del LED
Tipo Controlador CC CC Número de salidas 4
Voltaje - fuente (minuto) 5V Voltaje - fuente (máxima) 28V
Actual - salida/canal 180mA Frecuencia 670kHz
Temperatura de funcionamiento -40°C ~ 125°C (TJ) Paquete/caso 16-SOIC (0,154", anchura de 3.90m m)
Alta luz

MP3394SGS-Z

,

intensifique el convertidor ic del alza

,

Sistemas eléctricos monolíticos de MP3394SGS-Z
Deja un mensaje
Descripción de producto

Regulador Step-Up (alza) PWM de DC DC de la salida de IC 4 del conductor de MP3394SGS-Z LED que amortigua 180mA 16-SOIC

Características:

• 4-String, conductor máximo de 200mA/String WLED

• 5V a 28V entró la gama de voltaje

• 2,5% exactitud a juego actual entre las secuencias

• Frecuencia que cambia programable

• PWM o PWM estallado entrada CC que amortigua

• Protección abierta y corta del LED

• Protección programable de la sobretensión

• Capacidad de conexión en cascada con una sola fuente de energía

• Cierre del Debajo-voltaje

• Cierre termal

• Paquetes TSSOP16EP, SOIC16 y SOIC20

Descripción:

El MP3394S es regulador elevador con 4 canales actuales. Ha diseñado conducir los órdenes de WLED para el panel LCD de gran tamaño que hacía excursionismo usos. El MP3394S es flexible, y puede ampliar el número de canales del LED con 1 o 2 MP3394S paralelamente que actúan desde una sola fuente de energía inductiva.

El MP3394S utiliza una arquitectura de actual – el modo y la frecuencia fija de la operación la frecuencia es programables por un resistor externo del frecuencia-ajuste. MP3394S conduce un MOSFET externo para impulsar encima del voltaje de salida de un 5V a la fuente de la entrada 28V. Regula la corriente en cada secuencia del LED al sistema del valor programado por un resistor currentsetting externo.

El MP3394S aplica 4 fuentes actuales internas para el equilibrio actual. El hacer juego actual puede alcanzar exactitud de 2,5% regulaciones entre las secuencias. Su voltaje de regla bajo en fuentes actuales del LED reduce apagón y mejora eficacia.

Una señal de entrada externa de PWM o controles de señal de entrada CC PWM que amortiguan. En la entrada CC que amortigua modo, la señal de oscurecimiento de PWM puede ser generada internamente y la frecuencia de oscurecimiento es programada por un condensador de determinación externo.

Cualidades de producto:

Categoría Conductores del LED
Mfr Monolithic Power Systems Inc.
Situación del producto Activo
Tipo Regulador de DC DC
Topología Eleve (alza)
Interruptores internos No
Número de salidas 4
Voltaje - fuente (minuto) 5V
Voltaje - fuente (máxima) 28V
Actual - salida/canal 180mA
Frecuencia 670kHz
Oscurecimiento PWM
Usos Contraluz
Temperatura de funcionamiento -40°C ~°C 125 (TJ)
Montaje del tipo Soporte superficial
Paquete/caso 16-SOIC (0,154", anchura de 3.90m m)
Paquete del dispositivo del proveedor 16-SOIC
Número bajo del producto MP3394



Recursos adicionales:

CUALIDAD DESCRIPCIÓN
Otros nombres MP3394SGS-Z-ND
  1589-1634-6
  1589-1634-1
  1589-1634-2
Paquete estándar 2500



Imagen de los datos:





MP3394SGS-Z intensifican el regulador de DC DC de la salida de IC 4 del conductor del Ic LED del convertidor del alza PWM que amortigua 180mA 16-SOIC 0
