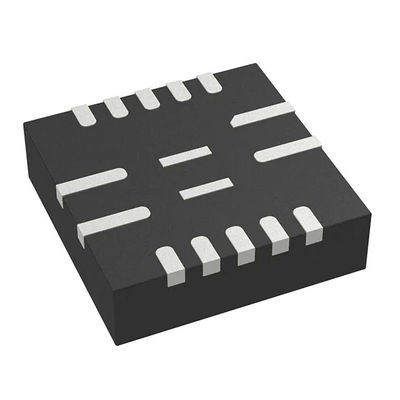

Salida ajustable 0.604V 1 6A del positivo de Buck Switching Regulator IC de las P.M. de MP8765GQ-Z 16-PowerVFQFN

Ficha técnica: MP8765GQ-Z



Recursos adicionales:


DESCRIPCIÓN
El MP8765 es un convertidor descender rectificado síncrono de alta frecuencia completamente integrado del modo del interruptor. Ofrece soluciones muy compactas para alcanzar la corriente de salida continua 6A sobre una gama ancha de la fuente de la entrada con la carga y la línea excelentes regulación. El MP8765 actúa en la eficacia alta sobre una gama actual ancha de la carga de salida.

El modo de control del Constante-En-tiempo (CHOZA) proporciona respuesta transitoria rápida y facilita la estabilización del lazo.

Bajo voltaje el cierre internamente se fija como 4,6 V, un poder abierto del dren que la buena señal indica que la salida está dentro de su gama del voltaje nominal.

Las características de protección completas incluyen OCP y termal cerradas.

El convertidor requiere el número mínimo de componentes externos y está disponible en el paquete QFN16 (3mmx3m m).

CARACTERÍSTICAS
 5V ancho a 24V que actúa la gama entrada
corriente de salida continua del  6A
modo del  PFM/PWM a elección
MOSFETs internos bajos del poder del RDS del  (ENCENDIDO)
técnica propietaria de la reducción de la pérdida del  que cambia
voltaje de la referencia del  el 1%
comienzo suave interno del  7ms
descarga de la salida del 
frecuencia que cambia del  500kHz
protección del hipo OCP del  y cierre termal
protección auto de la recomprobación OVP del 
el  hizo salir ajustable de 0.604V a 5.5V

USOS
ordenador portátil del 
Tablet PC del 
sistemas del establecimiento de una red del 
videos personales del 
televisión y monitores de la pantalla plana del 
el  distribuyó los sistemas eléctricos
