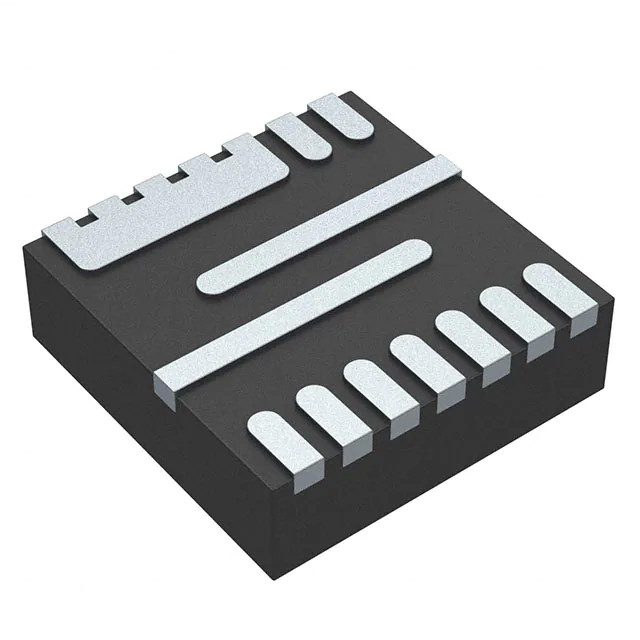

El recorte regulador IC de MP8774GQ-Z hizo salir 16-PowerVFQFN

El recorte regulador IC de MP8774GQ-Z hizo salir 16-PowerVFQFN

Ficha técnica: MP8774GQ-Z



Recursos adicionales:

DESCRIPCIÓN
El MP8774 es un de alta frecuencia completamente integrado, síncrono, rectificado, descender, convertidor del interruptor-modo con los MOSFETs internos del poder. El MP8874 ofrece una solución muy compacta que alcance 12A de actual de salida continuo con la carga y la línea excelentes regulación sobre una gama ancha de la entrada. El MP8774 utiliza la operación del modo síncrono para una eficacia más alta sobre la gama actual de la carga de salida.
la operación de control del Constante-en-tiempo (CHOZA) proporciona respuesta transitoria muy rápida, diseño fácil del lazo, y la regulación muy apretada de la salida.
Las características de protección completas incluyen la protección del cortocircuito (SCP), la protección de la sobreintensidad de corriente (OCP), la protección del debajo-voltaje (UVP), y el cierre termal.
El MP8774 requiere un número mínimo de componentes fácilmente disponibles, estándar, externos y está disponible en un paquete del ahorro de espacio QFN-16 (3mmx3m m).
CARACTERÍSTICAS
el  hizo salir ajustable de 0.6V
 3V ancho a 18V que actúa la gama entrada
el  12A hizo salir actual
MOSFETs internos bajos del poder del  16mΩ/5.5mΩ RDS (ENCENDIDO)
corriente quieta del  100μA
operación de gran eficacia del modo síncrono del 
arranque Pre-en polarización negativa del 
frecuencia que cambia fijada  700kHz
tiempo de lanzamiento suave programable externo del 
el  permite (EN) y poder bueno (PÁGINA) para la secuencia de poder
protección de la sobreintensidad de corriente del  (OCP) e hipo
cierre termal del 
 disponible en un paquete QFN-16 (3mmx3m m)
USOS
cámaras de seguridad del 
dispositivos portátiles del , dispositivos de XDSL
set-top box de Digitaces del 
televisión y monitores de la pantalla plana del 
fines generales del 
Imagen de los datos: https://www.monolithicpower.com/en/documentview/productdocument/index/version/2/document_type/Datasheet/lang/en/sku/MP8774GQ-Z/document_id/3722/
