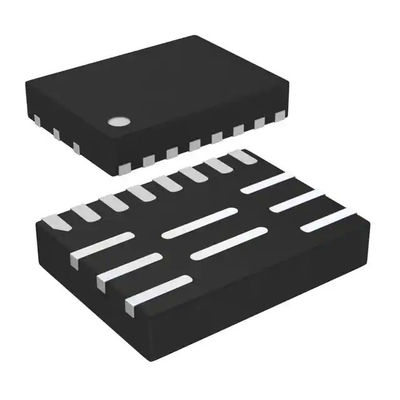

Salida ajustable 0.611V 1 10A del positivo de MPQ8632GL-10-Z Buck Switching Regulator IC 13-VFQFN

  • MPQ8632GL-10-Z Buck Switching Regulator IC Positive Adjustable 0.611V 1 Output 10A 13-VFQFN
Lugar de origen Monolithic Power Systems Inc.
Nombre de la marca MPS
Certificación RoHS
Número de modelo MPQ8632GL-10-Z
Cantidad de orden mínima 5000 PC
Precio Negotiable
Detalles de empaquetado 5000 PCS/Tape
Tiempo de entrega 2-3 días
Condiciones de pago L/C, D/A, D/P, T/T
Capacidad de la fuente 40K PCS

Éntreme en contacto con gratis las muestras y los vales.

Whatsapp:0086 18588475571

Wechat: 0086 18588475571

skype: sales10@aixton.com

Si usted tiene alguna preocupación, proporcionamos ayuda en línea de 24 horas.

x
Datos del producto
Número del producto MPQ8632GLE-10-Z Categoría Reguladores de voltaje - recortes reguladores de DC DC
Fabricante Monolithic Power Systems Inc. paquete Cinta y carrete (TR)
Tipo de la salida Positivo Número de salidas 1
Voltaje-máximo entrada 18v Voltaje-minuto de la entrada 2.5V
Salida Voltaje-máxima 13V Voltaje-minuto de la salida 0.611V
Corriente de salida 10A Topología Dólar
Frecuencia que cambia 200kHz ~ 1MHz Temperatura de funcionamiento -40°C ~ 125°C
Montaje del tipo Soporte superficial Paquete/caso 13-VFQFN
Paquete del dispositivo del proveedor 13-QFN (3x4)
Alta luz

MPQ8632GL-10-Z

,

Ajustable positivo de IC del recorte regulador
Deja un mensaje
Descripción de producto

Salida ajustable 0.611V 1 10A del positivo de MPQ8632GL-10-Z Buck Switching Regulator IC 13-VFQFN

Detalle rápido:

Fabricante
Monolithic Power Systems Inc.
Fabricante Product Number
MPQ8632GL-10-Z
Descripción
IC REG BUCK 10A AJUSTABLE 16QFN
Descripción detallada
Salida ajustable 0.611V 1 10A del positivo de Buck Switching Regulator IC 13-VFQFN



Cualidades de producto:

TIPO
DESCRIPCIÓN
Categoría
Reguladores de voltaje - recortes reguladores de DC DC
Mfr
Monolithic Power Systems Inc.
Situación del producto
No para los nuevos diseños
Función
Descender
Configuración de salida
Positivo
Topología
Dólar
Tipo de la salida
Ajustable
Número de salidas
1
Voltaje - entrado (minuto)
2.5V
Voltaje - entrado (máximo)
18V
Voltaje - salida (minuto/fijado)
0.611V
Voltaje - salida (máxima)
13V
Actual - salida
10A
Frecuencia - transferencia
200kHz ~ 1MHz
Rectificador síncrono
Sí
Temperatura de funcionamiento
-40°C ~ 125°C (TJ)
Montaje del tipo
Soporte superficial
Paquete/caso
13-VFQFN
Paquete del dispositivo del proveedor
13-QFN (3x4)
Número bajo del producto
MPQ8632



Recursos adicionales:

CUALIDAD DESCRIPCIÓN
Paquete estándar 5000



DESCRIPCIÓN

El MPQ8632 es un convertidor descender rectificado síncrono de alta frecuencia completamente integrado del modo del interruptor. Ofrece una solución muy compacta para alcanzar la corriente de salida 4A/6A/8A/10A/12A/15A/20A sobre una gama ancha de la fuente de la entrada con la carga y la línea excelentes regulación.



El MPQ8632 utiliza modo de control del Constante-En-tiempo (CHOZA) para proporcionar respuesta transitoria rápida y para facilitar la estabilización del lazo.



Un resistor externo programa la frecuencia de funcionamiento de 200kHz a 1MHz y la frecuencia mantiene casi constante mientras que la fuente de la entrada varía con la remuneración del feedforward.



El defecto bajo umbral del cierre del voltaje internamente se fija en 4.1V, pero una red del resistor en permite el perno puede aumentar este umbral. El perno suave del comienzo controla la rampa de lanzamiento del voltaje de salida. Una buena señal del poder abierto del dren indica que la salida está dentro de gama del voltaje nominal.



Ha integrado completamente las características de protección que incluyen la protección de la sobreintensidad de corriente, la protección de la sobretensión y el cierre termal.



El MPQ8632 requiere un número mínimo de componentes externos estándar fácilmente disponibles y está disponible en un 16-Pin QFN 3mm×4m m o un paquete de 29-Pin QFN 5mm×4m m.



CARACTERÍSTICAS

* gama de voltaje entrado baja de 2.5V: -- 2.5V a 18V con el prejuicio externo 5V -- 4.5V a 18V con prejuicio interno

La familia *Scalable de productos para 4A a 20A hizo salir usos actuales -- 4A/6A/8A/10A/12A comparten la misma huella --15A/20A comparten la misma huella, con el cambio leve en la sección de la etapa del poder de 4A/6A/8A/10A/12A

* MOSFETs internos bajos óptimos del poder del RDS (ENCENDIDO) por el dispositivo

* técnica propietaria de la reducción de la pérdida que cambia

* CHOZA adaptante para la respuesta transitoria ultrarrápida

* 0,5% voltajes de la referencia sobre 0qC a la gama de temperaturas de empalme 70qC

* hora de salida suave programable

* el Pre-prejuicio empieza para arriba

* frecuencia que cambia programable de 200kHz a 1MHz

* No-cierre OCP, OVP y protección termal del cierre

* salida ajustable de 0.611V a 13V





USOS

* sistemas de las telecomunicaciones y del establecimiento de una red

* servidores de las estaciones base x

* videos personales

* televisión y monitores de la pantalla plana

* sistemas eléctricos distribuidos

Imagen de los datos: https://media.digikey.com/pdf/Data%20Sheets/Monolithic%20Power%20PDF's/MPQ8632.pdf
