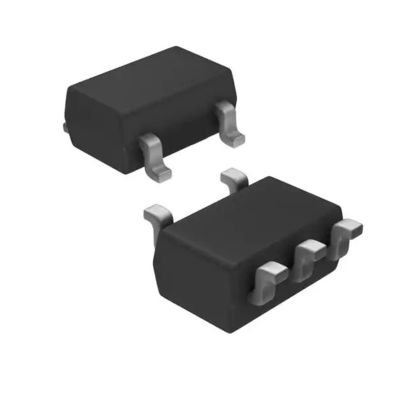

Inversor IC de TC7S04F TE85L F 1 interruptor de canal IC Chip Digital Regulator SMV

  • TC7S04F TE85L F Inverter IC 1 Channel Switch IC Chip Digital Regulator SMV
Lugar de origen Japón
Nombre de la marca Toshiba Semiconductor and Storage
Certificación RoHS
Número de modelo TC7S04F (TE85L, F)
Cantidad de orden mínima 3000pcs
Precio Negotiable
Detalles de empaquetado 3000 PCS/Tape
Tiempo de entrega 2-3 días
Condiciones de pago L/C, D/A, D/P, T/T
Capacidad de la fuente 15K PCS

Éntreme en contacto con gratis las muestras y los vales.

Whatsapp:0086 18588475571

Wechat: 0086 18588475571

skype: sales10@aixton.com

Si usted tiene alguna preocupación, proporcionamos ayuda en línea de 24 horas.

x
Datos del producto
Número del producto TC7S04F (TE85L, F) Categoría Puertas e inversores
Fabricante Semiconductor y almacenamiento de Toshiba Serie TC7S
Tipo de la lógica Inversor Número de circuitos 1
Número de entradas 1 Voltaje - fuente 2V ~ 6V
Actual - quieto (máximo) 1 µA Actual - salida alta, bajo 2.6mA, 2.6mA
Nivel entrado de la lógica - punto bajo 0,5 V ~ 1,8 V Nivel entrado de la lógica - alto 1.5V ~ 4.2V
Retraso máximo de propagación @ V, Max CL 17ns @ 6V, 50pF Temperatura de funcionamiento -40°C ~ 85°C
Montaje del tipo Soporte superficial Paquete/caso SC-74A, SOT-753
Alta luz

Inversor IC 1 Interruptor IC Chips TC7S04F TE85L F

,

Inversor IC 1 Interruptor IC TC7S04F TE85L F

,

Inversor 1 Interruptor IC TC7S04F TE85L F
Deja un mensaje
Descripción de producto
TC7S04F(TE85L,F) Inversor IC 1 canal SMV

Ficha de datos:TC7S04F(TE85L,F)
CategoríaPuertas e Inversores
FabricanteSemiconductores y almacenamiento de Toshiba
SerieTC7S
Estado del productoActivo
Tipo de lógicaInversor
Suministro de voltaje2V ~ 6V
Corriente - Inactiva (Máx.)1µA
Corriente: salida alta, baja2,6 mA, 2,6 mA
Nivel lógico de entrada: bajo0,5 V ~ 1,8 V
Nivel lógico de entrada - Alto1,5 V ~ 4,2 V
Retraso máximo de propagación @ V, Max CL17ns @ 6V, 50pF
Temperatura de funcionamiento-40°C ~ 85°C
Tipo de montajeMontaje superficial
Paquete de dispositivo del proveedorSMV
Paquete / CajaSC-74A, SOT-753
Número de producto base7S08
El TC7S04 es un inversor C2 MOS de alta velocidad fabricado con tecnología de puerta de silicio C2 MOS.
Logra una operación de alta velocidad similar a la LSTTL equivalente mientras mantiene la disipación de baja potencia C2 MOS.
El circuito interno se compone de 3 etapas, incluida la salida de búfer, lo que permite una alta inmunidad al ruido y una salida estable.
La entrada está equipada con circuitos de protección contra descargas estáticas o sobretensiones transitorias.
Las corrientes de salida son 1/2 en comparación con los modelos de la serie TC74HC


Recursos adicionales:
ATRIBUTODESCRIPCIÓN
Otros nombresTC7S04F(TE85L,F)
 TC7S04FLFDKR
 TC7S04F(T5LFT)CT
 TC7S04F(T5LFT)DKR-ND
 TC7S04FT5LFT
 TC7S04FTFTR
 TC7S04FTCT-NDR
 TC7S04F(T5LFT)TR
 TC7S04F(TE85LF)TR-ND
 TC7S04F(T5LFT)CT-ND
 TC7S04FTTR-NDR
 TC7S04F(T5LFT)TR-ND
 TC7S04F,LF(T
 TC7S04F(TE85LF)CT
 TC7S04F(TE85LF)CT-ND
 TC7S04F(TE85LF)DKR-ND
 TC7S04F(TE85LF)TR
 TC7S04FTFDKR
 TC7S04FTFDKR-ND
 TC7S04F,LF(B
 TC7S04FLFTR
 TC7S04F(T5L,F,T)
 TC7S04F (T5L,F,T)
 TC7S04F(T5LFT)DKR
 TC7S04FTFCT
 TC7S04FTFCT-ND
 TC7S04F(TE85LF)DKR
 TC7S04FTFTR-ND
 TC7S04FLFCT
Paquete estándar3000
Características
• Alta velocidad: tpd = 7 ns (típ.) a VCC = 5 V
• Baja disipación de potencia: ICC = 1 μA (máx.) a Ta = 25 °C
• Alta inmunidad al ruido: VNIH = VNIL = 28% VCC (min)
• Capacidad de accionamiento de salida: 5 cargas LSTTL
• Impedancia de salida simétrica: |IOH|= LIO = 2 mA (mín.)
• Retardos de propagación equilibrados: tpLH ∼− tpHL
• Amplio rango de tensión de funcionamiento: VCC (opr) = 2 a 6 V
