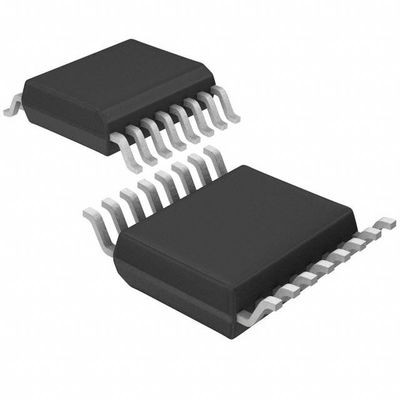

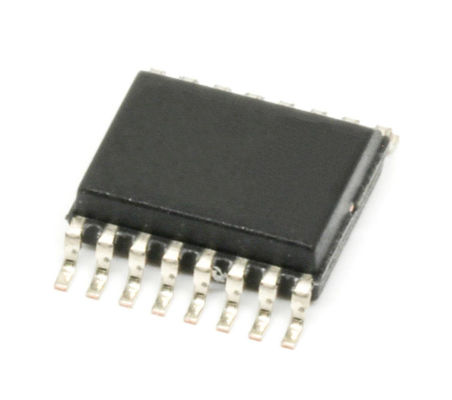

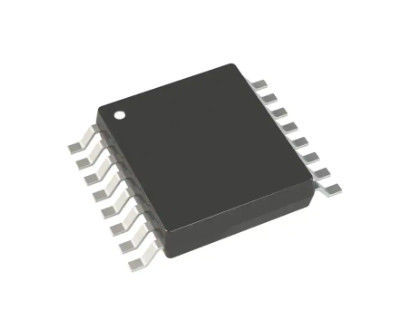

AD7792BRUZ-REEL 16 Dac Converter Ic mordido 3 entró 1 Sigma-delta 16-TSSOP

Ficha técnica:AD7792BRUZ-REEL

CARACTERÍSTICAS

Resolución efectiva de hasta 23 bits Ruido RMS 40 nV a 4,17 Hz 85 nV a 16,7 Hz Corriente: 400 μA típico Apagado: 1 μA máximo Amplificador de instrumentación de ganancia programable de bajo ruido Referencia de banda prohibida con deriva típica de 4 ppm/°C Tasa de actualización: 4,17 Hz a 470 Hz 3 entradas diferenciales Oscilador de reloj interno Rechazo simultáneo de 50 Hz/60 Hz Fuentes de corriente programables Generador de tensión de polarización en chip Corrientes de quemado Fuente de alimentación: 2,7 V a 5,25 V Rango de temperatura de –40 °C a +105 °C Interfaz independiente Fuente de alimentación Paquete TSSOP de 16 derivaciones Interfaz Serie de 3 hilos SPI®, QSPI™, MICROWIRE™ y compatible con DSP Disparador Schmitt en SCLK

DESCRIPCIÓN GENERAL

Los AD7792/AD7793 son frontales analógicos completos de baja potencia y bajo nivel de ruido para aplicaciones de medición de alta precisión.El AD7792/AD7793 contiene un ADC ∑-Δ de 16/24 bits de bajo ruido con tres entradas analógicas diferenciales.El amplificador de instrumentación de bajo ruido en el chip significa que las señales de pequeña amplitud se pueden interconectar directamente con el ADC.Con una configuración de ganancia de 64, el ruido rms es de 40 nV cuando la tasa de actualización es igual a 4,17 Hz.Los dispositivos contienen una referencia interna de intervalo de banda de baja deriva y bajo ruido de precisión y pueden aceptar una referencia diferencial externa.Otras características en el chip incluyen fuentes de corriente de excitación programables, corrientes de quemado y un generador de voltaje de polarización.El generador de voltaje de polarización establece el voltaje de modo común de un canal en AVDD/2.Los dispositivos pueden funcionar con el reloj interno o con un reloj externo.La tasa de datos de salida de las partes es programable por software y puede variar de 4,17 Hz a 470 Hz.Las piezas funcionan con una fuente de alimentación de 2,7 V a 5,25 V. Consumen una corriente típica de 400 μA y están alojadas en un paquete TSSOP de 16 conductores.
